Kühlschnittstellen für Liquid Cooling im Rechenzentrum
Installationskonzepte
CDUs können je nach Rechenzentrums-Layout und Kühlstrategie unterschiedlich positioniert werden:
- In-Row-Ausführungen für die racknahe Integration direkt im White Space
- Zentral installierte CDUs zur Versorgung mehrerer Reihen oder ganzer Kühlzonen
Damit unterstützen unsere Systeme sowohl kompakte Hochleistungsbereiche als auch großskalige Data-Center-Architekturen – von einzelnen KI-Racks bis hin zu vollständigen HPC-Kühlclustern.
Warum ist die CDU heute notwendig
Mit steigenden Leistungsdichten durch KI- und HPC-Anwendungen stößt klassische Luftkühlung zunehmend an physikalische Grenzen. Liquid Cooling ermöglicht eine deutlich effizientere Wärmeabfuhr direkt an der Quelle. CDUs schaffen dabei die Voraussetzung für einen stabilen und kontrollierten IT-Kühlkreislauf, unabhängig von Schwankungen im Gebäudewassernetz.

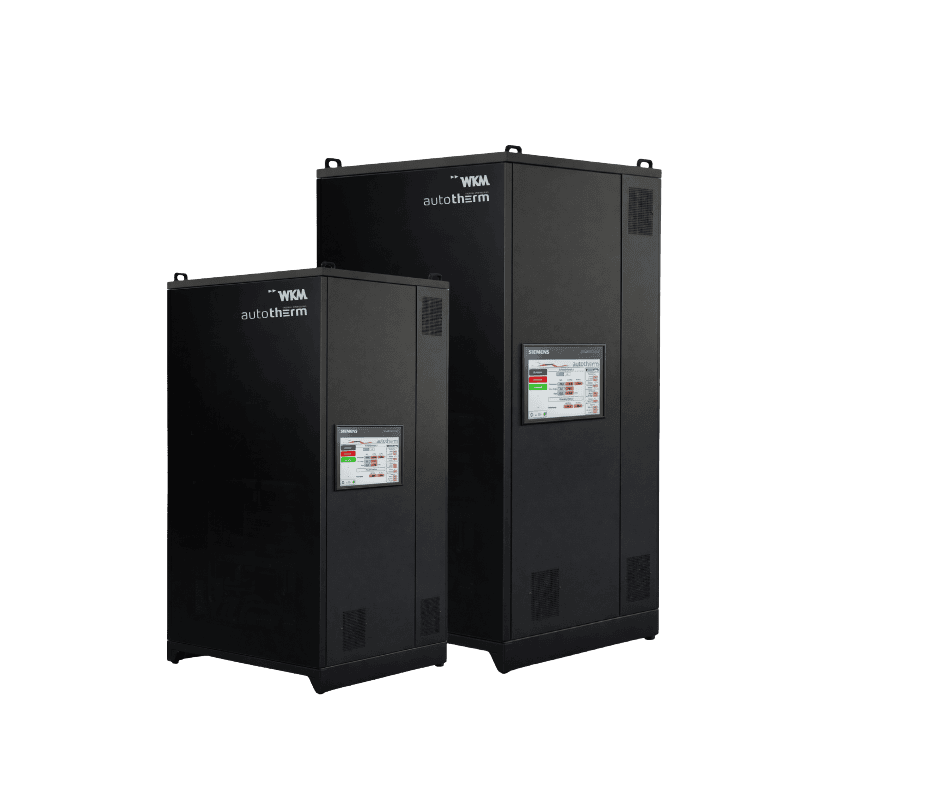

CDU im Rechenzentrum
Eine Coolant Distribution Unit ist weit mehr als ein Kühlmittelverteiler. Die CDU fungiert im Rechenzentrum als aktive Schalt- und Regelzentrale für die Direct-to-Chip Kühlung von Hochleistungs-IT.
Sie gewährleistet:
- geregelte Temperaturen
- sichere Druckniveaus
- maximale Betriebssicherheit bei KI- und HPC-Kühlung
- Kommunikation mit der Gebäudeleittechnik (BMS)
Klassische Luftkühlung
Die steigenden Leistungsdichten moderner KI- und HPC-Workloads machen rein luftbasierte Kühlkonzepte zunehmend ineffizient und kostenintensiv. Flüssigkeitskühlung im Rechenzentrum setzt sich daher als Standard für den wirtschaftlichen und sicheren Betrieb von High-Density-Racks durch.
Direct-to-Chip (D2C)-Kühlung ermöglicht:
- deutlich höhere Wärmedichten
- bessere Energieeffizienz
- stabilen Betrieb auch bei dynamischen KI-Lasten
Die Coolant Distribution Unit (CDU) stellt sicher, dass diese Kühlkonzepte zuverlässig, sicher und skalierbar umgesetzt werden.
Ihre Vorteile
Eine Coolant Distribution Unit (CDU) ist die zentrale Schnittstelle für moderne Flüssigkeitskühlung im Rechenzentrum. Sie sorgt für maximale Sicherheit, Skalierbarkeit und Effizienz – besonders in KI- und HPC-Infrastrukturen mit hoher Rack-Dichte.
- Hydraulische Entkopplung
Primär- und Sekundärkreislauf sind vollständig getrennt. - Skalierbares High Density Cooling für wachsende Rechenzentren
Die In-Row-Architektur ermöglicht den schrittweisen Ausbau der Kühlleistung. Ideal für wachsende KI-Rechenzentren und phasenweise Ausbauten. - Präzise Regelung & intelligtene Überwachung
Sensorik und intelligente Regelungskonzepte ermöglichen eine zuverlässige Steuerung und permanente Kontrolle der Kühlprozesse – ein entscheidender Vorteil für kritische IT-Umgebungen. - Maximale Verfügbarkeit im laufenden Betrieb
Redundante Pumpen, Sensorik und Komponenten ermöglichen Wartungen weitgehend im laufenden Betrieb. So bleibt Ihre Infrastruktur auch bei Serviceeinsätzen verfügbar – besonders relevant für HPC- und KI-Anwendungen. - Flexible Integration & nachhaltige Zukunftssicherheit
CDUs lassen sich flexibel in neue und bestehende Rechenzentrumsarchitekturen integrieren und bieten Optionen für Wärmerückgewinnung und nachhaltige Cooling-Konzepte.
Industrielle Präzision
Unsere CDUs basieren auf jahrzehntelanger Erfahrung im Automotive-Testing – einem Umfeld, in dem präzise Temperatur-, Volumenstrom- und Druckregelung über große Einsatzbereiche zwingend erforderlich sind.
Diese industrielle Kompetenz übertragen wir auf die Rechenzentrumstechnik:
- robuste, langlebige Auslegung
- exakte Regelung
- stabiler Dauerbetrieb – auch bei hochdynamischen KI-Lasten
Ergebnis: Eine industrielle Lösung „Made in Germany“, ausgelegt für den zuverlässigen Betrieb über den gesamten Lebenszyklus.
Leistungsparameter *
- Temperaturbereich:
RT bis +70°C - Kühlleistung:
100 kW bis 5 MW
abhängig von ΔT zur bauseitigen Kühlmediumtemperatur
weitere Leistungsgrößen auf Anfrage
* kann je nach Bauart und Ausführung variieren
Geräteeigenschaften *
- Regelung & Monitoring:
– Temperatur- und Durchflussüberwachung auf Primär- und Sekundärseite
– Vorlaufdruck- und Differenzdruckregelung im Sekundärkreislauf - Medium:
Wasser, Glykol/Wasser oder VE-/DI-Wasser (Option) - Sicherheit & Betriebsschutz:
– Leckageüberwachung durch Druckabfallüberwachung
– Maximaldruckbegrenzung über die Steuerung (Sekundärseite) - Verfügbarkeit & Redundanz:
– Redundanzkonzept je nach gewählter Option
– Frequenzgeregelte Verbraucherpumpen - Systemintegration & Kommunikation:
– Soll-/Ist-Werte und Fehlermeldungen via Gebäudeleittechnik (BMS)
– Schnittstellen: BACnet, SNMP, MQTT, Modbus TCP/IP, OPC UA u.v.m.
* kann je nach Bauart und Ausführung variieren
Optionen *
- Kondensationsschutz
kontinuierlich über vollautomatische Vorlauftemperaturregelung
in Abhängigkeit zur Umgebungstemperatur - Filtration
kontinuierlich über Feinfilter - Redundanzkonzept
Temperatur- und Drucksensoren sowie Fühlereingangskarten
Mehrfachausführung der Sekundärkreispumpe
redundante Steuerung (Hot-Standby)
doppeltes Regelventil (parallel / Bypass)
zusätzlicher Wärmetauscher - vereinfachte Reinigung
Spülanschlüsse für den Wärmetauscher - Medium
Ausführung VE-/DI-Wasser
optional auch mit Leitwertüberwachung - Schmutzfänger
auf der Primär- und/oder Sekundärseite - Anschlussposition
oben und/oder unten - „audit ready“ Ausführung
erweiterte Temperatur-, Druck-, und Volumenstromerfassung
Energiezähler
bei gleichzeitiger Plausibilitätsprüfung - Wärmerückgewinnung
Vorbereitung für Wärmeentkopplung
Wärmerückgewinnungsmodul
Temperaturerhöhung mittels Wärmepumpentechnik - UL-Ready
Anpassungen für UL-Abnahme - Thermische Kapselung der Systemeinheit
Minimierte Wärmeabstrahlung als effiziente Entlastung der Gebäudeklimatisierung
* kann je nach Bauart und Ausführung variieren
